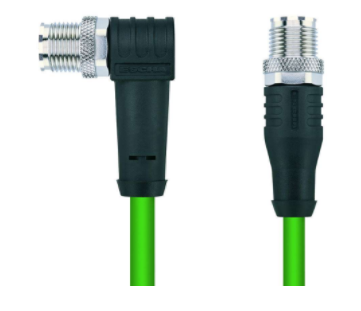

M12 公頭, 彎型, M12 公頭, 直型, 工業以太網, 10 GBit/s, 8針腳, X-編碼, 屏蔽
發布時間: 2020-03-12 15:11
.png)
| 技術參數 | A面 | B面 |
|---|---|---|
| 連接頭 | 公頭, 彎型, M12 | 公頭, 直型, M12 |
| 針腳數 | 8 | 8 |
| 針腳分布 |
1 WHOG, 2 OG; 3 WHGN, 4 GN; 5 WHBN, 6 BN; 7 WHBU, 8 BU |
1 WHOG, 2 OG; 3 WHGN, 4 GN; 5 WHBN, 6 BN; 7 WHBU, 8 BU |
| 編碼 | X | X |
| 額定電壓 |
50VAC | 60VDC |
50VAC | 60VDC |
| 電流負荷（40°） | 0.5 A | 0.5 A |
| 絕緣電阻 (Ω) |
≥108 |
≥108 |
| 電阻 (mΩ) | 5 | |
| 傳輸特性 | Cat6A | Cat6A |
| 產品環境溫度 | -30°C...+90°C | -30°C...+90°C |
| 觸點材料 | 合金，銅鋅，鍍金 | 合金，銅鋅，鍍金 |
| 觸頭載體材料 | 塑料， PA GF， 黑色 | 塑料， PA GF， 黑色 |
| 夾緊基體材料 | 塑料， TPU， 黑色 | 塑料， TPU， 黑色 |
| 連接螺母材料 | 合金，銅鋅，鍍鎳 | 合金，銅鋅，鍍鎳 |
| 密封(母頭)材料 | ||
| 標準 | IEC 61076-2-109 | IEC 61076-2-109 |
| 防護等級 （安裝好） | IP65, IP67, IP68 | IP65, IP67, IP68 |
| 機械壽命周期 | >100 插拔次數 | >100 插拔次數 |
| 污染等級 | 2 | 2 |
| 屏蔽 | with 屏蔽 | with 屏蔽 |
| 電纜 | Cat7, PUR, UL, S3500 |
|---|---|
| 外徑 | 6,40 mm |
| 材料 | PUR |
| 外被顏色 | 綠， 類似于 RAL6018 |
| 線芯橫截面積 | 4 x 2 x 0.14 mm2 |
| 電纜絕緣材料 | PE |
| 線芯顏色 | 白/橙 ; 白/綠 ; 白/棕 ; 白/藍 |
| 導體結構 | 7 x 0.16 mm |
| 彎曲半徑（固定） | 5 x ?-電纜 |
| 彎曲半徑（重復） | 10 x ?-電纜 |
| 環境溫度（固定） | -40°C...+80°C |
| 環境溫度（重復） | -20°C...+60°C |
| 無鹵素 | 是 |
| 傳輸特性 | Cat7 |
| 電纜額定電壓 |
30 V UL rating |
| 屏蔽 | 是 |
| 特性 | 耐海水, 可回收利用, LABS free, 符合RoHs, 耐酸堿, 抗紫外線, 耐水解, 無鹵素, 耐油, 高彈性, 無腐蝕性氣體, 抗微生物, 無火花蔓延 |
尺寸圖
針腳分布
