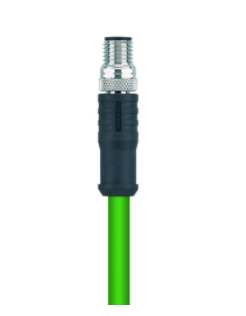

M8 公頭, 直型, M8 公頭, 直型, 工業以太網, 4針腳, 屏蔽
發布時間: 2020-03-12 14:04
.jpg)
| 技術參數 | A面 | B面 |
|---|---|---|
| 連接頭 | 公頭, 直型, M8 | 公頭, 直型, M8 |
| 針腳數 | 4 | 4 |
| 針腳分布 |
1 WHOG, 2 WHBU, 3 BU, 4 OG |
1 WHOG, 2 WHBU, 3 BU, 4 OG |
| 額定電壓 |
60V |
60V |
| 電流負荷（40°） | 4 A | 4 A |
| 絕緣電阻 (Ω) |
≥108 |
≥108 |
| 傳輸特性 | Cat5e | Cat5e |
| 產品環境溫度 | -30°C...+90°C | -30°C...+90°C |
| 觸點材料 | 合金，銅鋅，鍍金 | 合金，銅鋅，鍍金 |
| 觸頭載體材料 | 塑料， PA， 黑色 | 塑料， PA， 黑色 |
| 夾緊基體材料 | 塑料， TPU， 黑色 | 塑料， TPU， 黑色 |
| 連接螺母材料 | 合金，銅鋅，鍍鎳 | 合金，銅鋅，鍍鎳 |
| 密封(母頭)材料 | ||
| 標準 | IEC 61076-2-114 | IEC 61076-2-114 |
| 防護等級 （安裝好） | IP65, IP67, IP68 | IP65, IP67, IP68 |
| 機械壽命周期 | >100 插拔次數 | >100 插拔次數 |
| 污染等級 | 3/2 | 3/2 |
| 屏蔽 | with 屏蔽 | with 屏蔽 |
| 電纜 | Cat5e, PUR, UL, S3400 |
|---|---|
| 外徑 | 4,80 mm |
| 材料 | PUR |
| 外被顏色 | 綠， 類似于 RAL6018 |
| 線芯橫截面積 | 1 x 4 x AWG26, star quad |
| 電纜絕緣材料 | PP |
| 線芯顏色 | 白藍/藍，白橙/橙 |
| 導體結構 | 19 x 0.10 mm |
| 彎曲半徑（固定） | 4 x ?-電纜 |
| 彎曲半徑（重復） | 7,5 x ?-電纜 |
| 環境溫度（固定） | -40°C...+80°C |
| 傳輸特性 | Cat5 |
| 電纜額定電壓 |
30 V UL rating |
| 特性 | 耐海水, 可回收利用, LABS free, 符合RoHs, 耐酸堿, 抗臭氧, 抗紫外線, 耐水解, 可適應拖鏈, 無鹵素, 耐油, 高彈性, 抗微生物 |
尺寸圖
針腳分布
