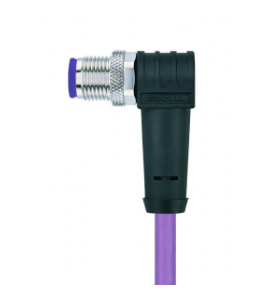

M12 公頭, 彎型, Profibus, 4針腳, B-編碼, 屏蔽
發布時間: 2020-03-12 13:21
| 技術參數 | |
|---|---|
| 連接頭 | 公頭, 彎型, M12 |
| 針腳數 | 4 |
| 針腳分布 |
1 n.c., 2 GN, 3 n.c., 4 RD |
| 編碼 | B |
| 額定電壓 |
60V |
| 電阻 (mΩ) | 5 |
| 電流負荷（40°） | 4 |
| 絕緣電阻 (Ω) |
≥108 |
| 產品環境溫度 | -30°C...+90°C |
| 觸點材料 | 合金，銅鋅，鍍金 |
| 夾緊基體材料 | 塑料， TPU， 黑色 |
| 觸頭載體材料 | 塑料， TPU， 紫色 |
| 連接螺母材料 | 合金，銅鋅，鍍鎳 |
| 標準 | IEC 61076-2-101 |
| 防護等級 （安裝好） | IP65, IP67, IP68 |
| 機械壽命周期 | >100 插拔次數 |
| 污染等級 | 3 |
| 屏蔽 | with 屏蔽 |
| 電纜 | PUR, UL, S1800, Profibus |
|---|---|
| 外徑 | 7,60 mm |
| 材料 | PUR |
| 外被顏色 | 紫， 類似于 RAL4001 |
| 線芯橫截面積 | 1 x 2 x 0.34 mm2 |
| 電纜絕緣材料 | PE |
| 線芯顏色 | 紅，綠 |
| 導體結構 | 19 x 0.15 mm |
| 彎曲半徑（固定） | 5 x ?-電纜 |
| 彎曲半徑（重復） | 15 x ?-電纜 |
| 環境溫度（固定） | -50°C...+80°C |
| 環境溫度（重復） | -25°C...+80°C |
| 無鹵素 | 是 |
| 電纜額定電壓 |
300V |
| 屏蔽 | 是 |
| 特性 | 阻燃, 耐海水, 可回收利用, LABS free, 符合RoHs, 耐酸堿, 抗臭氧, 抗紫外線, 耐水解, 可適應拖鏈, 無鹵素, 耐油, 高彈性, 抗微生物 |
尺寸圖
針腳分布
