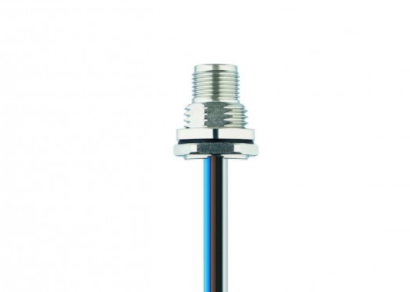

法蘭, M12 公頭, 直型, 4針腳, A-編碼, 后面板安裝, 線芯連接
發布時間: 2020-03-10 09:27
M12板后安裝
.jpg)
| 技術參數 | |
|---|---|
| 鎖緊螺紋 | M16x1.5 |
| 扳手緊固螺母的大小 | A/F19 |
| 連接頭 | 公頭, 直型, M12 |
| 針腳數 | 4 |
| 針腳分布 |
1 BN, 2 WH, 3 BU, 4 BK |
| 編碼 | A |
| 額定電壓 |
250V |
| 電流負荷（40°） | 4 |
| 絕緣電阻 (Ω) |
≥108 |
| 線芯顏色 | 棕，白，藍，黑 |
| 電纜絕緣材料 | PVC |
| 產品環境溫度 | -30°C...+90°C |
| 觸點材料 | 合金，銅錫，鍍金 |
| 觸頭載體材料 | 塑料， PA GF， 黑色 |
| 插座外殼材料 | 不銹鋼 1.4404 |
| 防護密封件材料 | NBR |
| 連接類型 | 線芯連接 |
| 標準 | IEC 61076-2-101 |
| 防護等級 （安裝好） | IP65, IP67, IP68 |
| 裝配方向 | 后面板安裝（帶固定螺絲） |
| 線芯長度 | 0.5 |
| 機械壽命周期 | >100 插拔次數 |
尺寸圖
針腳分布
